Приборы, предназначенные для измерения давления, можно разделить на такие основные группы:
- баровакуумметры – для измерения абсолютного давления;
- барометры – которыми измеряют атмосферное давление;
- вакуумметры – для измерения давления вакуума;
- дифференциальные манометры – измеряют разность давлений;
- мановакуумметры – ими измеряют избыточное и вакуумметрическое давление;
- манометры – измеряют избыточное давление.
По принципу действия такие делятся на:
- жидкостные;
- грузопоршневые;
- с дистанционной передачей показаний;
- пружинные.
Жидкостными называются такие, в которых мерой давления служит изменение в сообщающихся сосудах уровня жидкости. При этом измеряемое давление в них уравновешивается весом столба жидкости. Жидкостными являются U-образные манометры, а также диффманометры и другие подобные.
Грузопоршневыми называются те, в которых давление уравновешивается при помощи усилия, создаваемого калиброванным грузом, который воздействует на поршень, свободно передвигающийся в цилиндре.
Приборы с дистанционной передачей показаний, предназначенные для измерения давления, основаны на изменении электрических свойств веществ под действием давления (таких как электроемкость, сопротивление проводников и т.п.). К этой группе относятся ионизационные манометры, емкостные манометры, пьезоэлектрические манометры (на кристаллах турмалина, кварца, сегнетовой соли) и другие.

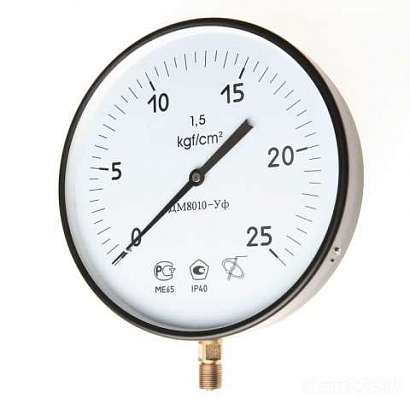

Пружинными называются те, в которых давление, измеряемое ними, уравновешивается силой упругости пружины, при этом ее деформация служит мерой давления. Пружинные манометры получили самое широкое применение, поскольку они имеют простую и удобную конструкцию.
Различаются пружинные манометры по виду пружиня:
- с трубчатой пружиной (такие пружины имеют вид кругообразно согнутых трубок, у которых поперечное сечение овальной формы);
- с пластинчатой пружиной (такие пружины выглядят как гофрированные мембраны, имеющие кругообразную форму);
- с коробчатой пружиной (в таком приборе используется две кругообразные гофрированные мембраны, которые герметично прилегают друг к другу).
По метрологическому назначению делятся на образцовые и рабочие.
Образцовые это приборы, которые предназначены для поверки других измерительных приборов.
Классы точности: 0,05; 0,2 — грузопоршневые манометры; 0,16; 0,25; 0,4 — пружинные манометры.
Рабочими называются все измерительные приборы для непосредственных измерений. Классы точности рабочих манометров: 0,4; 06; 1; 1,5; 2,5; 4.
