Монтажный кабель – многожильный кабель с изолированными медными жилами в общей оболочке, предназначенный для фиксированного межприборного монтажа электрических устройств.
Устройство монтажного кабеля
В зависимости от исполнения он включает несколько основных и опциональных конструктивных составляющих.
Основные элементы:
- Токопроводящая жила кабеля выполняется обычно из меди (может быть луженой), может быть однопроволочной или многопроволочной (скрученной из тонких проволок) для повышения гибкости согласно ГОСТ 22483.
- Изоляция – слой гибкого диэлектрического материала, покрывающий каждую жилу, предотвращает электрический пробой и замыкание между проводниками.
- Оболочка кабеля – наружный защитный слой, защищающий пучок жил от механических повреждений, влаги, масел, химикатов и других неблагоприятных внешних факторов. Выполняется чаще всего из ПВХ, полиуретана или полиэтилена.
- Экран (оплетка) – опциональный элемент в специальных версиях, служит для защиты сигнальных цепей от внешнего электромагнитного воздействия, минимизации помех. Экран выполняется из металлической оплетки (медь, алюминий), фольги или комбинированных материалов.
Разновидности, материал и конструкция жил
Выпускаемые разновидности классифицируют в зависимости от повива жил и пакетной конструкции, использованного материала, сечения и класса гибкости проводника.
Изоляция и оболочка: от чего защищают
Надежная изоляция отдельных жил предотвращает электрический пробой между ними под действием рабочего напряжения. А наружная оболочка кабеля защищает пучок из проводников от механических повреждений и воздействия влаги, масел и других технических жидкостей.
Когда нужны экран и броня
Экранированные кабельные проводники необходимы для защиты от электромагнитных наводок на электрические сигналы в цепях. Броня – это дополнительный металлический слой (из ленты или проволоки), накладываемый поверх общей оболочки кабеля для защиты от давления, растяжения и других внешних механических воздействий.
Назначение монтажного кабеля

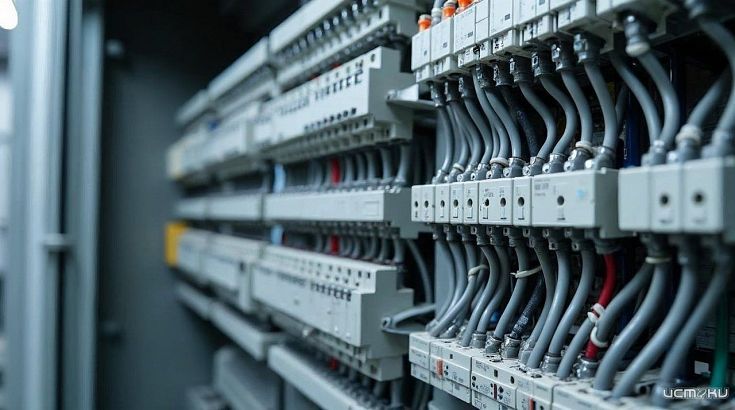

Существуют разные исполнения, предназначенные в первую очередь для межблочного присоединения приборов внутри щитов, пультов, приборов и другого промышленного оборудования. Этим данный тип отличается от силовых или контрольных кабелей, используемых преимущественно для внешней и наружной прокладки.
Выпускаемые в России марки монтажных кабелей
Основные разновидности, которые наш завод (alphacable.ru) выпускает по ГОСТ и ТУ, – многожильные кабели МКЭШ и МКЭШнг(А) с медными изолированными проводниками, во внешней оболочке из прочного ПВХ-пластиката.
Экранирование позволяет использовать их в системах промышленной автоматизации предприятий, в системах телекоммуникаций и энергетики. Версии с индексом «нг(А)» в маркировке не распространяют горение на другие кабели в пучке после устранения источника огня.
