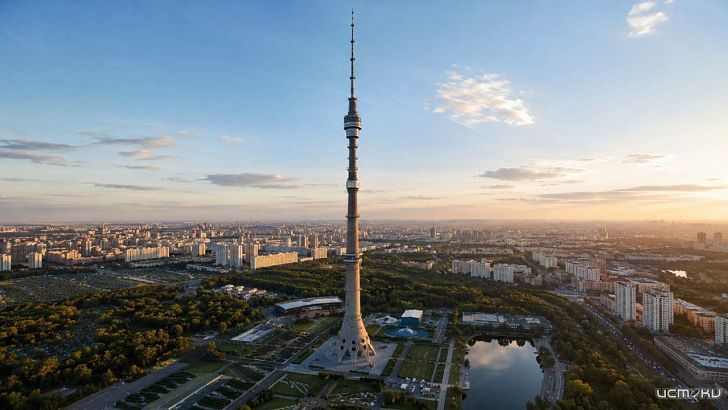

Останкинская телебашня давно воспринимается не только как один из самых узнаваемых символов Москвы, но и как выдающийся инженерный объект своего времени. Сооружение высотой около 540 метров десятилетиями работает под воздействием ветра, перепадов температуры и собственного огромного веса. При этом его конструкция заметно отличается от привычных высотных зданий: вместо глубокого свайного фундамента здесь использовано сравнительно неглубокое основание, а устойчивость обеспечивается сочетанием формы, массы и предварительно напряжённого железобетона.
Тем, кто выбирает останкинскую башню экскурсию, обычно интересна прежде всего панорама столицы. Однако за возможностью увидеть Москву с большой высоты скрывается гораздо более любопытная история. Башня фактически представляет собой сложную систему, где фундамент, бетонный ствол, стальные канаты, внутренние коммуникации и металлическая антенная часть работают совместно. Разберёмся, почему конструкция высотой более полукилометра сохраняет устойчивость и каким образом инженеры смогли обойтись фундаментом глубиной всего около 4,6 метра.
Почему Останкинская башня имеет именно такую форму
Проект телебашни создавался под руководством инженера-конструктора Николая Никитина. В окончательном варианте, утверждённом в 1963 году, архитектурные решения разработали Леонид Баталов и Дмитрий Бурдин, а конструктивная схема стала результатом работы большой группы специалистов. Одним из главных инженерных решений стало использование предварительно напряжённого железобетона.
Внешне сооружение можно условно разделить на две основные части. Нижняя представляет собой широкое коническое основание, которое постепенно сужается вверх. Над ним располагается более тонкий железобетонный ствол, а ещё выше начинается металлическая антенная конструкция. Общая высота башни составляет примерно 540 метров, при этом бетонная часть достигает порядка 385 метров.
Такая форма появилась не случайно. Чем выше поднимается сооружение, тем сильнее значение ветровых нагрузок и тем важнее уменьшать массу верхней части. Поэтому внизу башня широкая и тяжёлая, а по мере подъёма её сечение уменьшается. В результате нагрузка распределяется по большой площади основания, а верхняя часть оказывает значительно меньшее воздействие на конструкцию.
В нижней зоне конический корпус опирается на десять железобетонных опор. Среднее расстояние между ними составляет около 65 метров. Благодаря такой схеме основание напоминает своеобразную пространственную систему, в которой нагрузки передаются не в одну центральную точку, а распределяются по периметру.
Как работает фундамент Останкинской телебашни
Именно фундамент считается одним из наиболее необычных элементов проекта. Когда речь идёт о сооружении высотой более полукилометра, естественно предположить наличие глубокого фундамента с большим количеством свай. Однако создатели Останкинской башни пошли другим путём.
Фундамент выполнен в виде массивного монолитного железобетонного основания круглой формы. Его заложили в грунт примерно на 4,6 метра. Для столь высокой конструкции это сравнительно небольшая глубина. Устойчивость достигается не глубиной основания как таковой, а его массой, большой площадью опирания и геометрией всей системы.
Опорная площадь фундамента составляет около 2037 квадратных метров. Нижняя часть сооружения значительно тяжелее верхней мачтовой конструкции, поэтому центр тяжести расположен достаточно низко. В инженерном отношении это крайне важно: чем ниже центр тяжести и чем шире опора, тем сложнее внешней силе опрокинуть конструкцию.
В фундаменте также применено предварительное напряжение. Железобетонная конструкция была специально обжата системой напряжённой арматуры. Такой подход позволил уменьшить риск появления опасных трещин и повысить способность основания воспринимать значительные нагрузки.
Почему неглубокий фундамент оказался достаточным
Секрет заключается в том, что устойчивость башни нельзя оценивать только по глубине фундамента. В данном случае работает сразу несколько факторов:
- большая площадь опирания — нагрузка распределяется по значительной поверхности;
- значительная масса нижней части — она противодействует опрокидывающему моменту;
- низкое положение центра тяжести — система сохраняет устойчивость даже при воздействии сильного ветра;
- широкое коническое основание — оно плавно передаёт усилия от ствола к фундаменту;
- предварительно напряжённый железобетон — он помогает конструкции воспринимать растягивающие и изгибающие воздействия.
Таким образом, фундамент и башня проектировались как единая система. Нельзя сказать, что устойчивость обеспечивается каким-то одним элементом. Каждый компонент дополняет остальные.
Зачем Останкинской башне стальные тросы
Одной из главных особенностей сооружения стала система предварительного напряжения. Внутри железобетонного ствола проходят многочисленные стальные канаты. В технических источниках встречаются значения 145, 149 и около 150 канатов — расхождение связано с особенностями описания различных частей и этапов конструкции. В фундаментальных характеристиках сооружения обычно указывается 149 канатов.
Принцип их работы можно объяснить достаточно просто. Бетон отлично переносит сжатие, но гораздо хуже работает при растяжении. Если высокое сооружение начинает изгибаться под действием ветра, в отдельных участках возникают растягивающие усилия. Предварительно натянутые стальные канаты создают в бетоне дополнительное сжатие, благодаря чему запас прочности конструкции увеличивается.
Каждый канат натягивается с большим усилием, а совокупное напряжение всей системы достигает огромной величины. По данным технических описаний, суммарное усилие предварительного натяжения составляет порядка 10,5–10,8 тысячи тонн.
Поэтому тросы нельзя воспринимать как обычные растяжки, которые удерживают башню снаружи. Они находятся внутри железобетонного ствола и являются частью его силовой схемы. Их задача — обеспечить предварительное обжатие бетонной оболочки и помочь ей воспринимать нагрузки, возникающие при эксплуатации.
Как башня ведёт себя при сильном ветре
Одна из распространённых ошибок — считать, что безопасная высотная конструкция должна оставаться абсолютно неподвижной. На самом деле это невозможно. Любое очень высокое сооружение испытывает определённые колебания. Главное, чтобы они оставались в пределах, предусмотренных расчётами.
Останкинская башня специально рассчитана на восприятие ветровых воздействий. При сильном ветре её верхняя часть может отклоняться от вертикального положения. Максимальное теоретическое отклонение в расчётных условиях оценивается различными источниками примерно в 12–14 метров. Это не означает, что вершина постоянно перемещается на такое расстояние: речь идёт о предельном расчётном значении при определённых условиях.
Гибкость здесь не является недостатком. Напротив, возможность контролируемого отклонения позволяет конструкции воспринимать динамическое воздействие ветра без разрушения. Башня не должна быть абсолютно неподвижной — она должна быть предсказуемой.
Что находится внутри бетонного ствола
Останкинская телебашня не является сплошным бетонным монолитом. Её ствол имеет сложную внутреннюю организацию. В центральной части размещены лифтовые шахты, коммуникации и инженерные системы. Здесь проходят силовые и связные кабели, инженерные стояки, а также предусмотрена аварийная лестница.
Отдельного внимания заслуживает центральный железобетонный цилиндр, который часто называют «стаканом». Он размещён внутри конической части и имеет собственную конструктивную основу. В нём находятся основные вертикальные коммуникации и лифтовые шахты. Такое решение позволило рационально организовать внутреннее пространство и одновременно отделить часть конструктивных элементов друг от друга.
Раздельное устройство некоторых оснований имеет ещё один важный смысл. Разные элементы сооружения могут испытывать неодинаковые нагрузки и потенциально оседать с различной скоростью. Независимые фундаменты позволяют учитывать это обстоятельство при проектировании и эксплуатации.
Из каких частей состоит Останкинская башня
| Элемент | Особенности | Основная задача |
|---|---|---|
| Фундамент | Монолитный железобетон, заложен примерно на 4,6 м | Передача нагрузки на грунт и противодействие опрокидыванию |
| Коническое основание | Широкая нижняя часть на десяти опорах | Распределение усилий и обеспечение общей устойчивости |
| Железобетонный ствол | Полая конструкция переменного сечения | Основная несущая часть башни |
| Стальные канаты | Предварительно натянуты внутри ствола | Обжатие бетона и восприятие части растягивающих усилий |
| Внутренний цилиндр | Центральная конструктивная часть | Размещение лифтов и инженерных коммуникаций |
| Металлическая мачта | Установлена над железобетонным стволом | Размещение антенных систем и достижение проектной высоты |
Почему конструкция считается инженерным достижением
Для своего времени Останкинская телебашня стала примером принципиально нового подхода к высотным сооружениям. Инженеры не стали просто увеличивать массу основания или углублять фундамент. Вместо этого они рассчитали взаимодействие нескольких элементов: формы, веса, предварительного напряжения, пространственной схемы и способности материала воспринимать различные виды нагрузки.
Особенно важным стало сочетание железобетона и стальных канатов. Бетон обеспечивает основную жёсткость и массу, а предварительно напряжённая стальная система позволяет эффективнее использовать его свойства. В результате получилась конструкция, которая одновременно достаточно прочна и способна воспринимать определённую деформацию.
Интересно и то, что башня имеет сравнительно небольшую площадь поперечного сечения на большой высоте. Это снижает массу верхней части и уменьшает воздействие ветра. При этом нижняя зона, наоборот, максимально расширена. Подобное постепенное изменение размеров — не декоративный приём, а важная составляющая расчётной схемы.
Какие инженерные решения особенно важны
- Широкое основание. Оно создаёт большой рычаг против опрокидывающего воздействия.
- Низкий центр тяжести. Основная масса сосредоточена в нижней части сооружения.
- Десять опор. Нагрузка от конической оболочки передаётся на фундамент распределённо.
- Предварительно напряжённый железобетон. Он позволяет эффективнее использовать прочностные характеристики бетона.
- Внутренние стальные канаты. Они создают дополнительное сжатие бетонного ствола.
- Переменное сечение. По мере увеличения высоты конструкция становится легче и тоньше.
- Расчётная гибкость. Башня способна воспринимать ветровые воздействия за счёт контролируемых деформаций.
Останкинская телебашня как пример инженерной логики
Главный секрет устойчивости Останкинской телебашни заключается не в каком-то одном уникальном материале или сверхмощном фундаменте. Её прочность — результат грамотного сочетания множества решений. Широкое основание противодействует опрокидыванию, масса нижней части удерживает центр тяжести на относительно небольшой высоте, железобетонный ствол обеспечивает несущую способность, а предварительно натянутые канаты помогают конструкции сопротивляться деформациям.
Именно поэтому необычный внешний вид башни полностью соответствует её внутренней логике. Широкая нижняя часть нужна для устойчивости, сужение ствола — для снижения массы и ветрового воздействия, а металлическая мачта позволяет поднять антенные системы на значительную высоту без превращения всего сооружения в тяжёлую бетонную колонну.
Останкинская башня интересна именно тем, что её архитектура практически неотделима от инженерии. Здесь форма работает на прочность, масса — на устойчивость, а стальные канаты — на сохранение целостности железобетонного ствола. Для посетителя это может быть просто высокая точка с видом на Москву, но с инженерной точки зрения перед ним тщательно сбалансированная система, рассчитанная на постоянное взаимодействие с окружающей средой.
Останкинская телебашня наглядно показывает важный принцип высотного строительства: надёжность достигается не максимальной массивностью, а правильным распределением материала и нагрузок. Именно это делает сооружение интересным не только как московскую достопримечательность, но и как памятник инженерной мысли XX века.
