Закладная гайка — небольшая деталь, но в серверной стойке, телекоммуникационном или приборном шкафу она отвечает за надежность крепления оборудования. Через этот элемент фиксируют патч-панели, коммутаторы, серверы, направляющие, полки, кабельные органайзеры, блоки питания и другую аппаратуру, рассчитанную на монтаж в 19-дюймовый формат. На первый взгляд крепеж кажется типовым: есть гайка, винт и отверстие в монтажной рейке. На практике ошибка в резьбе, размере клетки или толщине металла приводит к перекосу, люфту, повреждению профиля и затянутому монтажу. Поэтому подбирать крепеж лучше не по одному признаку, а по нескольким параметрам: тип перфорации, резьба, материал, размер установочного отверстия, диапазон толщины листа, нагрузка и условия эксплуатации.
Зачем в стойках 19 дюймов нужна закладная гайка
В шкафах 19" используются вертикальные монтажные профили с отверстиями под крепеж. В одних конструкциях отверстия уже имеют резьбу, в других применяется квадратная перфорация под съемные гайки. Второй вариант удобен для стоек, где оборудование часто переставляют, добавляют или обслуживают. Резьбовой элемент ставится только в нужное место, а при повреждении его можно заменить без ремонта всей рейки.

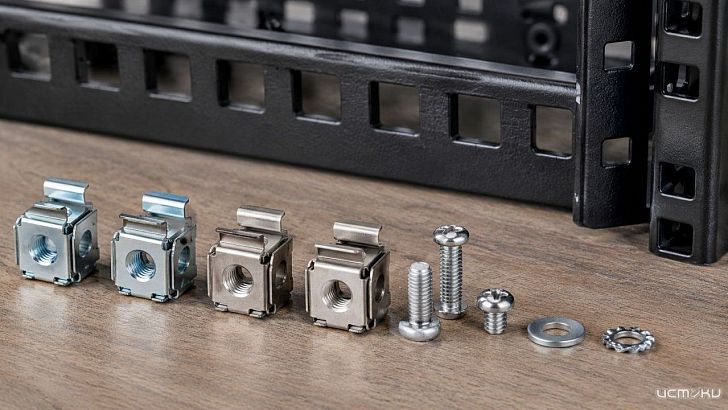

Клетьевая гайка состоит из резьбовой гайки и пружинной клетки. Клетка защелкивается в квадратном отверстии профиля и удерживает гайку за рейкой. После установки монтажник получает резьбовую точку там, где она нужна для конкретного устройства. При этом доступ с обратной стороны не требуется, что особенно важно в заполненных шкафах: сзади могут проходить кабели, стоять направляющие, блоки питания или задние элементы корпуса.
Что важно понимать о стандарте 19 дюймов
Стандарт 19 дюймов задает формат размещения оборудования в стойке, но не означает, что любой крепеж подойдет к любому шкафу. У разных производителей могут отличаться монтажные профили, толщина металла, размер квадратного отверстия, окраска, геометрия рейки и требования к винтам. Поэтому словосочетание «для стойки 19"» нужно уточнять конкретными характеристиками крепежа.
Главные параметры — резьба, размер клетки и допустимая толщина монтажного профиля. Если клетка слишком мала, гайка будет болтаться в отверстии. Если слишком велика, ее придется вдавливать с усилием, из-за чего можно повредить покрытие или деформировать пружинные элементы. При правильной посадке гайка удерживается в рейке, имеет небольшой технологический ход для совмещения с винтом и не выпадает при установке оборудования.
Как выбрать резьбу
Первый параметр — диаметр резьбы. Он должен совпадать с винтом и отверстиями на оборудовании. Если производитель сервера, полки, направляющей или коммутационного блока указывает конкретный крепеж, лучше придерживаться этой рекомендации. Замена размера «по месту» часто приводит к тому, что винт плохо проходит через монтажные уши, зацепляется за малое количество витков или затягивается с перекосом.
Для легких панелей, небольших кронштейнов и вспомогательной фурнитуры часто применяют M4 или M5. Для серверных и телекоммуникационных шкафов одним из самых распространенных вариантов остается M6: такой крепеж подходит для полок, направляющих, коммутационного оборудования и многих стандартных узлов стойки. Более крупные резьбы M8, M10 и M12 используют там, где крепеж работает с повышенными нагрузками или входит в состав более тяжелых корпусных и монтажных конструкций.
При выборе резьбы нужно смотреть не только на массу оборудования, но и на схему фиксации. Легкое устройство может крепиться на четырех винтах без дополнительных опор. Тяжелый сервер, выдвижная полка или ИБП создают нагрузку иначе: возникает момент при выдвижении, часть веса принимает задняя опора или направляющие, а крепеж работает вместе с профилем шкафа. Даже прочная гайка не компенсирует слабую монтажную рейку или неправильное распределение веса.
Размер клетки и толщина профиля
Клетьевая гайка должна соответствовать квадратному отверстию в монтажной рейке. В характеристиках крепежа обычно указывают размер квадрата и диапазон толщины металла. Эти значения нельзя заменять предположениями. Две гайки с одинаковой резьбой M6 могут отличаться клеткой и подходить к разным профилям. На объекте такая разница сразу заметна: одна гайка защелкивается нормально, другая выпадает или садится с перекосом.
Толщина металла особенно важна для шкафов разных типов. В легких телекоммуникационных шкафах профиль может быть тоньше, в усиленных серверных стойках — толще. Для каждого варианта нужен свой диапазон посадки. Если гайка рассчитана на тонкий лист, в более толстый профиль она может не встать. Если крепеж рассчитан на большую толщину, но установлен в тонкую рейку, фиксация будет неплотной.
Перед закупкой большой партии желательно проверить крепеж на реальном профиле. Это особенно полезно для производителей шкафов, монтажных организаций и компаний, которые комплектуют стойки серийно. Тестовая установка показывает, насколько легко гайка входит в отверстие, не повреждает ли покрытие, совпадает ли ось резьбы с монтажными ушами оборудования и не возникает ли перекос при затяжке винта.
Материал и покрытие
Для большинства офисных серверных, сухих технических помещений и стандартных телекоммуникационных шкафов подходит оцинкованная сталь. Цинковое покрытие защищает крепеж от коррозии в нормальных условиях и делает его практичным для массовой комплектации. Такой вариант часто выбирают, когда нужно быстро собрать стойки, укомплектовать шкафы или держать универсальный запас на складе.
Нержавеющая сталь применяется там, где условия эксплуатации сложнее: повышенная влажность, перепады температуры, наружные шкафы, производственные помещения, лаборатории, технические зоны с влажной уборкой. Такой крепеж дороже, но лучше сопротивляется коррозии и дольше сохраняет рабочее состояние. Для ответственных объектов важно, чтобы гайка, винт и шайба были совместимы по материалу и резьбе.
SUS 304 относится к распространенным вариантам нержавеющей стали, которые используют в крепеже с повышенной коррозионной стойкостью. Его выбирают не ради универсального «запаса прочности», а под условия среды. Если шкаф стоит в обычной серверной с контролируемым климатом, оцинкованной стали обычно достаточно. Если оборудование работает рядом с влажностью, химическими испарениями или на объекте с жесткими требованиями к материалам, нержавеющее исполнение выглядит более обоснованным.
Нагрузка на крепежный узел
Нагрузка на закладную гайку складывается не только из веса оборудования. На соединение действуют усилия при установке, вибрация, рывки при обслуживании, давление кабелей, перекосы от направляющих и момент при выдвижении тяжелых блоков. В стойке с плотной компоновкой эти факторы суммируются, поэтому крепеж нужно рассматривать как часть узла: гайка, винт, шайба, монтажный профиль и сама схема установки.
Для патч-панелей и легких коммутаторов достаточно правильно подобранной резьбы и нормальной посадки в профиль. Для тяжелых серверов, ИБП и выдвижных полок необходимо учитывать направляющие, заднюю поддержку и количество точек крепления. Если оборудование должно опираться на рельсы, нельзя переносить всю нагрузку на передние монтажные уши. В таком случае закладные гайки фиксируют элементы системы, но не заменяют конструктивную опору.
Монтаж без перекосов и повреждений
Перед установкой нужно разметить высоту оборудования. Ошибка на один юнит приводит к тому, что отверстия на ушах устройства не совпадают с гайками, а соседнее оборудование приходится переставлять. Сначала отмечают нужные точки на передних профилях, при установке направляющих — также на задних. После этого гайки заводят в квадратные отверстия и проверяют, что они стоят на одном уровне слева и справа.
Гайку устанавливают так, чтобы пружинная клетка зафиксировалась за кромки профиля. В зависимости от исполнения это делают рукой или специальным инструментом. Использовать отвертку как грубый рычаг нежелательно: можно поцарапать рейку, погнуть клетку или получить травму. Если крепеж входит слишком туго, лучше остановиться и проверить соответствие размера клетки и толщины профиля.
После установки оборудование прикладывают к стойке, винты наживляют вручную и только затем затягивают. Не стоит сразу полностью затягивать один винт, пока остальные не попали в резьбу. Небольшой ход гайки в клетке помогает совместить крепежные точки, но не должен превращаться в сильный люфт. При правильной установке винт идет ровно, без хруста, перекоса и чрезмерного усилия.
Частые ошибки при выборе
Первая ошибка — покупать крепеж только по резьбе. Обозначение M6 само по себе не гарантирует совместимость со шкафом. Нужно знать размер квадратного отверстия, толщину профиля и материал. Иначе часть гаек может не защелкнуться или будет держаться неплотно.
Вторая ошибка — смешивать разные партии крепежа без проверки. Внешне гайки могут казаться одинаковыми, но отличаться по клетке или диапазону толщины металла. На монтаже это приводит к случайным проблемам: одни элементы ставятся легко, другие требуют усилия, третьи выпадают при попытке наживить винт.
Третья ошибка — чрезмерная затяжка. Закладная гайка рассчитана на надежное соединение, но ее клетка не должна работать как силовая скоба, которая продавливает профиль. Избыточный момент может повредить резьбу, деформировать клетку или сорвать крепеж. Особенно аккуратно нужно работать с тонкими профилями и окрашенными рейками.
Как закупать крепеж для стоек и шкафов
Для одной стойки достаточно подобрать гайки под конкретный шкаф и оборудование. Для интеграторов, сервисных организаций и производителей шкафов подход должен быть системным. Лучше сформировать типовой набор крепежа: закладные гайки нужной резьбы, совместимые винты, шайбы и запас по количеству. Это ускоряет сборку и снижает риск, что на объекте окажутся несовместимые элементы.
При закупке нужно проверить полное описание: резьбу, размер установочного квадрата, диапазон толщины металла, материал, покрытие и фасовку. Если шкафы используются в разных условиях, рационально держать несколько исполнений: оцинкованную сталь для стандартных помещений и нержавеющую сталь для влажной или промышленной среды. Для серийной комплектации важна повторяемость параметров, чтобы монтажники получали одинаковый результат на разных объектах.
Если требуется подобрать крепеж под серверные, телекоммуникационные или приборные шкафы, удобнее использовать каталог с фильтрами по основным характеристикам. Например, закладная гайка выбирается по резьбе, материалу, размеру квадрата и толщине металла профиля. Такой подход помогает заранее сопоставить изделие с монтажной рейкой и не решать вопросы совместимости уже во время установки.
Итог
Закладная гайка для стандарта 19 дюймов — не просто расходник, а часть крепежного узла, от которого зависит аккуратность монтажа и надежность фиксации оборудования. Правильный выбор начинается с проверки монтажного профиля: формы и размера отверстия, толщины металла, покрытия и условий эксплуатации. Затем подбирают резьбу, материал, винты и шайбы. Для обычных серверных помещений чаще подходит оцинкованная сталь, для влажной или промышленной среды — нержавеющая сталь или SUS 304.
Грамотно подобранная гайка легко устанавливается в профиль, удерживает резьбовую часть в нужном положении, не повреждает рейку и позволяет обслуживать стойку без лишних операций. При ошибке в размере или материале возникают перекосы, люфт, повреждение покрытия и срыв резьбы. Поэтому крепеж для серверных стоек и шкафов стоит подбирать так же внимательно, как направляющие, полки и другое оборудование, которое будет работать внутри 19-дюймовой системы.
