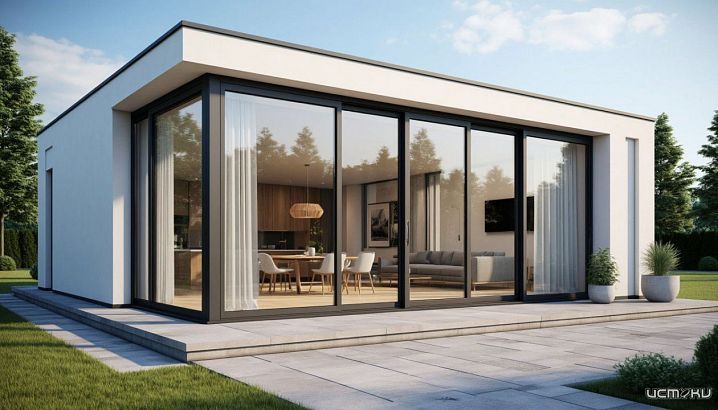

Ограничения PSK порталов: максимальные размеры створки и почему нельзя делать «слишком широко»

Когда вы открываете красочный каталог панорамного остекления, взгляд сразу цепляется за впечатляющие цифры: «ширина створки до 1,6 или даже 2 метров». Эти параметры рисуют заманчивую картину: огромные сдвижные порталы, минимум рам, максимум света и экономия бюджета. Ведь классические PSK порталы (параллельно-сдвижные откидные двери) стоят в 2–3 раза дешевле своих премиальных собратьев HS. Кажется, что выбор очевиден.

Однако через год эксплуатации эйфория сменяется раздражением. Огромная дверь начинает «клевать носом», задевать порог с неприятным скрежетом, а чтобы повернуть ручку, приходится наваливаться на неё всем весом. В худшем случае верхний механизм просто не выдерживает, и тяжелая створка выпадает внутрь комнаты, повисая на одной петле.

Если сформулировать главный технический вывод этой статьи сразу, используя принцип «перевернутой пирамиды»: несмотря на то, что производители фурнитуры (Roto, Siegenia, Maco) теоретически допускают ширину створки PSK до 1600 мм, на практике любой размер свыше 1300 мм является зоной критического риска.

Причина кроется в консольной нагрузке и инерции. При откидывании и выезде из рамы тяжелый стеклопакет создает чудовищный рычаг, который со временем деформирует направляющие и разбивает каретки. Если ваш проект требует створки шириной более 1,3 метра, PSK система вам не подходит — это пустая трата денег на конструкцию, которая гарантированно выйдет из строя.

В написании статьи принимали участие эксперты оконной компании Народные Окна (https://n-okna.ru/), входящей в рейтинг лучших оконных компаний Москвы по версии портала https://www.ratingfirmporemontu.ru/okna/.

Сводная таблица: Теория каталогов против Реальности монтажа

Прежде чем углубляться в механику, давайте сравним то, что написано в рекламных буклетах, с тем, что говорят сервисные инженеры, которые приезжают на ремонт этих окон.

Почему фурнитура PSK не выдерживает створку шире 1.3 метра и как работает «эффект рычага»?

Ответ эксперта: основная проблема кроется в физике движения и моменте инерции. Когда широкая створка выезжает из плоскости рамы на 12 см внутрь помещения, она висит в воздухе на вытянутых рычагах. Чем шире стеклопакет, тем сильнее центр тяжести выкручивает верхние направляющие и ножницы, приводя к усталости металла.

Чтобы понять механику поломки, нужно вспомнить, как работает PSK (Parallel-Schiebe-Kipp) портал. В отличие от подъемно-сдвижных дверей (HS), которые просто катятся по рельсу в одной плоскости, PSK совершает сложный кульбит.

1. Фаза 1: Створка откидывается на проветривание (верхняя часть уходит на себя).
2. Фаза 2: Низ створки вытягивается на себя, вся конструкция «выпрыгивает» из рамы и зависает параллельно ей на расстоянии около 125 мм.

Принцип автобусной двери

В этот момент вся масса створки (а это может быть 100–150 кг) держится на:

• Двух нижних каретках, выдвинутых на рычагах.
• Верхних ножницах, которые удерживают верх от падения.

Если створка узкая (до 1 метра), центр тяжести находится близко к точкам опоры. Система стабильна.

Если створка широкая (1,5 метра и более), центр тяжести смещен далеко вбок. При резком открывании (а люди часто дергают дверь) возникает мощный динамический удар. Верхние ножницы испытывают колоссальную нагрузку на разрыв и скручивание. Со временем появляются микролюфты, металл «устает», и геометрия нарушается. Створка начинает провисать дальним углом вниз, как плохо закрепленная дверца шкафа.

Какой максимальный вес створки допустим и что будет при перегрузке механизма?

Ответ эксперта: большинство стандартных комплектов фурнитуры PSK (например, Roto Patio S) рассчитаны на 160 кг. Существуют усиленные версии (Roto Patio Z) до 200 кг, но превышение порога в 130–140 кг делает управление дверью физически тяжелым и резко сокращает ресурс пластиковых роликов.

Давайте посчитаем реальный вес, о котором часто забывают при заказе.
Вес стекла рассчитывается по формуле: 2.5 кг * толщина (мм) * площадь (м²).

Для панорамного остекления, чтобы оно не было холодным и хлипким, нужен двухкамерный стеклопакет с толстыми стеклами. Например, формула: 6 мм (улица) – 4 мм – 6 мм (дом). Суммарная толщина стекла — 16 мм.

Вес 1 м² такого пакета = 16 * 2.5 = 40 кг.

Представим «желанную» створку размером 1.5 м (ширина) х 2.4 м (высота).

• Площадь: 3.6 м².
• Вес только стекла: 3.6 * 40 = 144 кг.
• Добавляем вес профиля (внутри которого стальное армирование) — это еще около 30–40 кг.
• Итого: 174–184 кг.

Мы уже превысили лимит стандартной фурнитуры (160 кг) и подобрались к пределу усиленной (200 кг).

Последствия перегруза:

1. Износ роликов: колеса в каретках сделаны из высокопрочного полимера. Под запредельным весом пятно контакта увеличивается, ролики начинают деформироваться («оквадрачиваться»). Дверь перестает катиться плавно, появляется гул и вибрация.
2. Тяжесть управления: PSK — это инерционная система. Чтобы закрыть 180-килограммовую дверь, ее нужно с разгону загнать обратно в раму, преодолевая сопротивление уплотнителей. Это требует недюжинной физической силы. Ребенку или хрупкой женщине такая дверь станет непосильной преградой.

Почему нельзя делать «квадратные» створки и как соотношение сторон влияет на работу?

Ответ эксперта: для корректной и плавной работы параллельно-сдвижной системы высота створки должна быть существенно больше ее ширины (в идеале в 1.5–2 раза), иначе возникает эффект заклинивания диагонали («эффект выдвижного ящика») при попытке сдвинуть конструкцию.

Это правило геометрии, которое часто игнорируют дизайнеры.
Вспомните старый деревянный ящик комода. Если он широкий и неглубокий, и вы потянете его за одну ручку (не по центру, а сбоку), он перекосится и застрянет. То же самое происходит с порталом.

Вектор силы

Ручка на двери расположена на высоте примерно 1 метр от пола.

• Если дверь высокая и узкая (например, 2.4м х 0.9м), усилие от руки нормально передается на верхний угол, и дверь едет ровно.
• Если дверь «квадратная» (например, 2.0м х 1.8м), то когда вы толкаете ее вбок, нижняя часть (которая на роликах) начинает ехать, а верхняя часть (которая далеко и имеет инерцию) отстает. Возникает перекос диагонали. Верхние ножницы встают в распор. Дверь начинает двигаться рывками, «козлить».

В технических каталогах ведущих производителей (Siegenia, GU, Roto) есть специальные диаграммы допустимых размеров. Там зона «широких и низких» створок всегда отмечена как недопустимая, даже если по весу они проходят.

К каким поломкам приводит превышение габаритов и возможен ли ремонт?

Ответ эксперта: постоянное игнорирование весовых и габаритных ограничений приводит к фатальным последствиям: провисанию створки, которая начинает «снимать стружку» с нижнего профиля, вырыванию ответных планок и поломке основного запора (редуктора), что часто требует полной замены всей фурнитурной обвязки, стоимость которой может достигать 30–50% от цены нового окна.

Сценарий 1: Провисание и царапины

Из-за перегруза рычаги кареток немного гнутся. Створка опускается на 3–5 мм. При закрывании нижний угол створки начинает бить по раме. Сначала это просто звук. Потом на пластике или алюминии появляются глубокие борозды. Уплотнитель снизу стирается в пыль, начинается продувание.

Сценарий 2: Смерть редуктора (Main Lock)

Когда створка провисла, запорные цапфы (грибки) смещаются относительно ответных планок. Они больше не попадают в пазы точно по центру, а бьются о края.

Чтобы повернуть ручку и закрыть дверь, владельцу приходится применять силу, буквально вдавливая ручку. Внутри механизма есть шестеренки (редуктор), передающие усилие. Обычно они сделаны из силумина. От чрезмерного усилия зубья шестеренок срезаются. Ручка начинает прокручиваться вхолостую. Дверь заклинивает в закрытом или, что хуже, в открытом положении.

Сценарий 3: Аварийный вылет (Ножницы)

Самый опасный сценарий. При сильном порыве ветра или если кто-то дернул широкую створку в момент откидывания, подвижный элемент верхних ножниц может выскочить из направляющего рельса. Тяжеленная дверь падает внутрь комнаты. Она не оторвется совсем (ее удержат нижние каретки), но она наклонится на вас под углом 30–40 градусов. Удержать 150 кг падающего стекла человеку очень сложно. Это прямой риск серьезных травм.

Что делать, если проем широкий: альтернативы PSK

Если архитектурный проект требует проема шириной 3, 4 или 6 метров, и вы хотите большие створки, у вас есть два пути, и оба они ведут прочь от классического PSK.

1. HS порталы (Lift & Slide): Это король больших размеров. Створки могут быть шириной до 3 метров и весом до 400 кг. Они не откидываются, а приподнимаются и катятся. Это безопасно, надежно и долговечно. Да, это дороже, но это работает.
2. PSK с принудительным управлением (фурнитура типа mZ): В этой модификации (например, Roto Patio Z) процесс вытягивания створки из рамы происходит не вручную, а автоматически при повороте ручки. Ручка там огромная (как рычаг), и она принудительно управляет ножницами и каретками. Это немного облегчает жизнь и позволяет делать створки чуть больше (до 1.4–1.5 м), но физические ограничения консольной нагрузки все равно остаются.
3. Складные двери ("Гармошка" FS): Если нужно открыть проем полностью, можно разделить его на несколько узких створок (по 80–90 см), которые складываются в пачку. Это снимает проблему широкой тяжелой створки.

5 самых острых вопросов о размерах PSK порталов

1. Какая максимальная ширина створки PSK портала в реальности?
   Хотя производители фурнитуры (Roto, Siegenia, Maco) в своих каталогах указывают теоретическую возможность изготовления створок шириной до 1600 мм или даже 2000 мм (в специальных сериях), опытные инженеры и монтажники настоятельно рекомендуют ограничиться шириной 1200–1300 мм. Превышение этого размера создает критический рычаг при откидывании, что ведет к быстрому износу и провисанию.
2. Что лучше для широкого проема: PSK или HS портал?
   Если ширина подвижной створки в вашем проекте превышает 1,3–1,4 метра, единственным технически грамотным и надежным решением является HS (подъемно-сдвижной) портал. Он конструктивно рассчитан на вес до 400 кг и ширину до 3 метров. PSK портал на таких размерах будет работать на пределе возможностей, требуя постоянных регулировок и ремонта.
3. Можно ли отрегулировать провисшую дверь PSK?
   Да, фурнитура оснащена регулировочными винтами (обычно под шестигранник 4 мм) на нижних каретках, которые позволяют приподнять створку и настроить прижим. Однако диапазон этих регулировок невелик — обычно +3/-2 мм. Если створка слишком тяжелая и широкая, деформация металла со временем превысит этот запас, и регулировка станет невозможной — потребуется замена деталей.
4. Насколько безопасны большие PSK порталы для детей?
   Большие и тяжелые створки PSK порталов (весом более 100 кг) представляют определенную опасность. При переводе ручки из положения «откинуто» в положение «сдвиг» створка под своим весом резко подается внутрь помещения на 10–12 см. Ребенок может не успеть отскочить или не удержать тяжелую инерционную конструкцию, что чревато ударами. Для детской безопасности лучше выбирать HS порталы или системы с доводчиками.
5. Почему ручка на PSK портале туго поворачивается?
   Тугой ход ручки, хруст или необходимость наваливаться на нее всем телом — это сигнал SOS. Чаще всего это свидетельствует о провисании створки (цапфы бьются об ответные планки) или отсутствии смазки. Категорически нельзя продолжать давить на ручку силой — вы сломаете центральный редуктор (самая дорогая часть механизма). Необходимо срочно вызвать мастера для профессиональной регулировки геометрии створки.
