При выборе распределительной коробки для электропроводки важно учитывать не только материал корпуса, размеры и количество кабельных вводов. Не менее значима степень защиты IP: она показывает, насколько оболочка препятствует проникновению твёрдых частиц и воды. От этого параметра зависит, можно ли устанавливать изделие в сухом помещении, запылённом цехе, на улице или в месте, где возможны сильные струи воды.
Например, коробка распаячная металлическая может иметь маркировку IP55, IP66 или IP67, и эти обозначения нельзя считать взаимозаменяемыми. Каждая цифра характеризует конкретный уровень защиты корпуса, поэтому выбирать изделие следует по фактическим условиям эксплуатации, а не просто по принципу «чем число больше, тем лучше».
Как расшифровывается обозначение IP
Аббревиатура IP используется в международной системе классификации степени защиты оболочек электрооборудования. После букв располагаются две цифры.
- Первая цифра показывает уровень защиты от доступа к опасным частям и проникновения твёрдых посторонних предметов, включая пыль.
- Вторая цифра характеризует устойчивость оболочки к воздействию воды.
Таким образом, в маркировке IP66 первая шестёрка относится к пыли, а вторая — к воде. Сравнивать показатели необходимо отдельно.
Что означает первая цифра 5
В классе IP55 первая цифра равна 5. Это означает, что корпус относится к категории пылезащищённых. Проникновение некоторого количества мелкой пыли возможно, но её не должно быть столько, чтобы она нарушала нормальную работу оборудования или безопасность.
Это важное отличие от уровня 6. Маркировка с первой цифрой 5 не означает абсолютную герметичность от пылевых частиц.
Чем отличается первая цифра 6
В IP66 и IP67 первая цифра одинаковая — 6. Такой уровень означает максимально высокую защиту от пыли в рамках данной шкалы: оболочка считается пыленепроницаемой.
Подобное исполнение востребовано:
- в производственных помещениях с высокой запылённостью;
- на открытом воздухе;
- на строительных и промышленных объектах;
- в местах обработки сыпучих материалов;
- там, где необходимо дополнительно защитить соединения от мелких частиц.

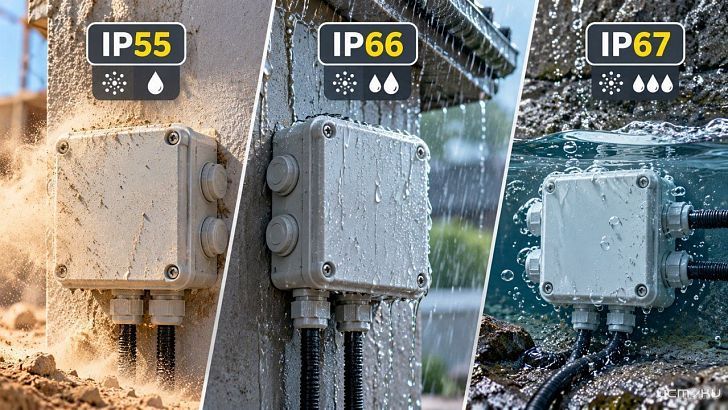

Что означает IP55
У маркировки IP55 обе цифры равны пяти, однако относятся они к разным воздействиям. Первая указывает на пылезащищённость корпуса, а вторая — на способность выдерживать воздействие водяных струй.
Такое исполнение может применяться там, где оборудование подвергается атмосферной влаге или периодическому попаданию воды, но не рассчитано на более жёсткие условия, предусмотренные следующими уровнями защиты.
Что означает IP66
Корпус IP66 полностью защищён от проникновения пыли и рассчитан на воздействие сильных водяных струй. По сравнению с IP55 требования к водозащите здесь выше.
Такой вариант подходит для наружного электромонтажа, производственных участков и других мест, где на оборудование может попадать вода под значительным напором.
Важно понимать: IP66 не означает возможность погружать изделие в воду. Струйное воздействие и погружение — разные испытания и разные уровни классификации.
Что означает IP67
Первая цифра 6 снова означает полную защиту от пыли. Вторая цифра 7 показывает, что оболочка выдерживает временное погружение в воду в условиях, определённых стандартом.
Именно слово «временное» здесь имеет принципиальное значение. IP67 не следует автоматически трактовать как разрешение постоянно размещать коробку под водой. Для постоянного погружения применяются другие требования и специально предназначенное оборудование.
| Степень защиты | Защита от пыли | Защита от воды | Типичные условия |
|---|---|---|---|
| IP55 | Пылезащищённое исполнение | Водяные струи | Помещения, улица при подходящих условиях |
| IP66 | Пыленепроницаемое исполнение | Сильные водяные струи | Промышленные и наружные установки |
| IP67 | Пыленепроницаемое исполнение | Временное погружение | Места с повышенным риском воздействия воды |
Почему IP67 не всегда лучше IP66
На первый взгляд кажется, что более высокая цифра автоматически означает полную замену предыдущего уровня. На практике испытания на сильные струи и на временное погружение различаются.
Поэтому при проектировании следует ориентироваться на характеристики конкретного изделия и документацию производителя. Если оборудование должно подвергаться мойке сильной струёй, нужно убедиться, что соответствующая защита заявлена отдельно.
Степень IP выбирают по реальному воздействию окружающей среды, а не только по максимальному числу в маркировке.
Где достаточно IP55
IP55 может быть разумным выбором для технических помещений, отдельных наружных участков и электромонтажа, где присутствуют пыль и вероятность попадания воды, но отсутствуют постоянные сильные струи или риск временного затопления.
При этом необходимо учитывать расположение изделия. Коробка под навесом и корпус на открытой стене здания находятся в разных условиях, хотя формально оба объекта расположены на улице.
Когда стоит выбрать IP66
Более высокая степень защиты оправдана, если оборудование работает в запылённой среде и может подвергаться интенсивному воздействию воды. Например, это могут быть промышленные площадки, наружные инженерные системы или зоны, где проводится регулярная влажная очистка.
При выборе следует учитывать не только осадки, но и направление их воздействия, ветер и вероятность попадания воды непосредственно на крышку и вводы.
Когда требуется IP67
Этот класс актуален при повышенном риске кратковременного контакта с большим количеством воды. Например, условия эксплуатации могут предполагать вероятность временного затопления или попадания корпуса в воду.
Но перед монтажом необходимо проверить документацию конкретного изделия. Даже наличие обозначения IP67 не означает, что производитель допускает постоянную эксплуатацию под водой или монтаж непосредственно в грунте.
Почему важны кабельные вводы
Высокая степень защиты корпуса сама по себе не гарантирует такой же уровень всей собранной системы. Если кабель введён через неправильно подобранный сальник или отверстие оставлено негерметичным, фактическая защита соединений снижается.
При монтаже необходимо учитывать:
- диаметр и тип кабеля;
- размер кабельного ввода;
- соответствие сальника требуемой степени IP;
- правильную затяжку уплотнения;
- герметизацию неиспользуемых отверстий;
- состояние прокладки крышки.
Роль уплотнителя крышки
Для защиты от воды и пыли важен не только металлический корпус. Значительную роль играет уплотнение между крышкой и основанием. При повреждении, неправильной установке или старении прокладки заявленная производителем степень защиты может фактически не обеспечиваться.
Перед закрытием корпуса необходимо убедиться, что уплотнитель находится на своём месте, не перекручен и не загрязнён.
Влияет ли материал коробки на IP
Сам по себе алюминий или другой материал корпуса не определяет степень защиты. IP относится к конструкции оболочки в целом: крышке, уплотнению, соединениям и вводам.
Металлическое исполнение выбирают дополнительно с учётом требований к механической прочности, условиям монтажа, температуре и другим параметрам объекта.
Что ещё проверять кроме IP
Степень защиты — важный, но не единственный критерий. Для правильного электромонтажа необходимо сопоставить сразу несколько характеристик.
- размер корпуса;
- количество и диаметр вводов;
- материал;
- рабочий температурный диапазон;
- тип крышки и крепления;
- возможность наружного монтажа;
- стойкость к атмосферным воздействиям;
- условия заземления металлического корпуса.
Как выбрать подходящую степень защиты
Начинать следует с оценки условий на месте установки. Нужно понять, насколько помещение запылено, возможны ли прямые осадки, мойка струёй, временное затопление и другие воздействия.
Для относительно спокойных условий может оказаться достаточно IP55. При сильной запылённости и воздействии мощных водяных струй рассматривают IP66. Если существует риск временного погружения, требуется соответствующее исполнение уровня IP67.
Главное правило — выбирать защиту с учётом всей смонтированной системы. Корпус, крышка, уплотнитель и кабельные вводы должны работать вместе. Только в этом случае маркировка IP действительно отражает способность распределительной коробки защищать находящиеся внутри соединения от внешней среды.
